Видео поставлю в комментарии , так как не могу пока постить , надеюсь скоро смогу)
Появился у меня заказ на складной нож в стиле стимпанк. Делать что-то типа налепленных шестерёнок для стилизации - это не мой профиль. Я люблю делать так, чтобы всё двигалось. И именно по этой причине решил сделать моторизированный нож.

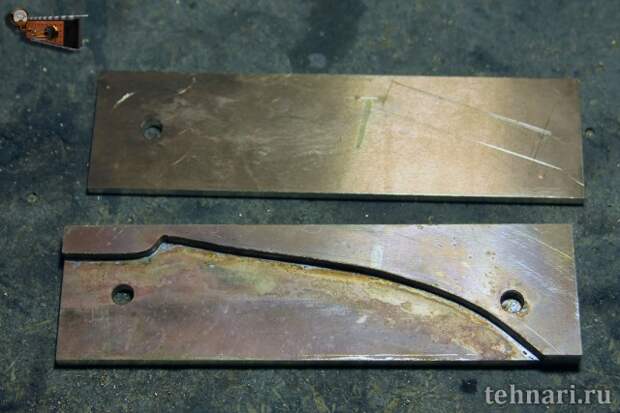

Заказчик привёз клинок из дамасской стали, его я и использовал, предварительно отрезав рукоятку и просверлив отверстие под ось вращения.
Корпус сделан из трёх слоёв листовой латуни, причём два слоя спаяны между собой.
Корпус в сборе устанавливаю на токарный станок и растачиваю отверстие под подшипники, такая обработка позволит максимально соблюсти соосность.
Примеряю подшипник.

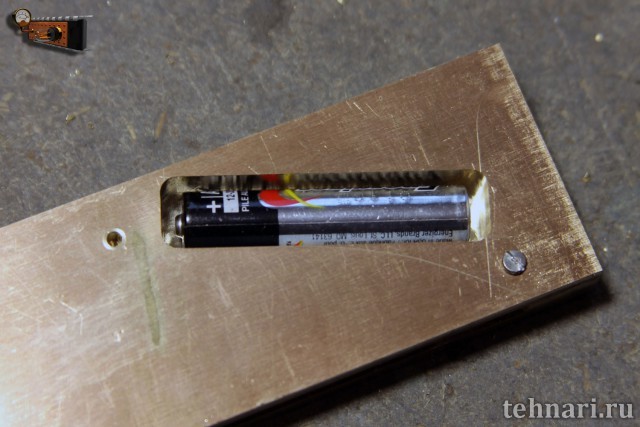

В рукоятке фрезерую нишу для элемента питания. Сначала планировал использовать элемент типа ААА, но потом заменил на аккумулятор.

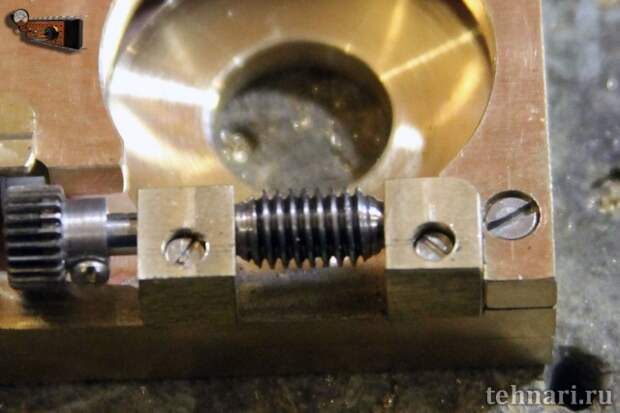

Передача вращения будет осуществляться с помощью червячной пары, сам червяк крепится на кронштейнах.

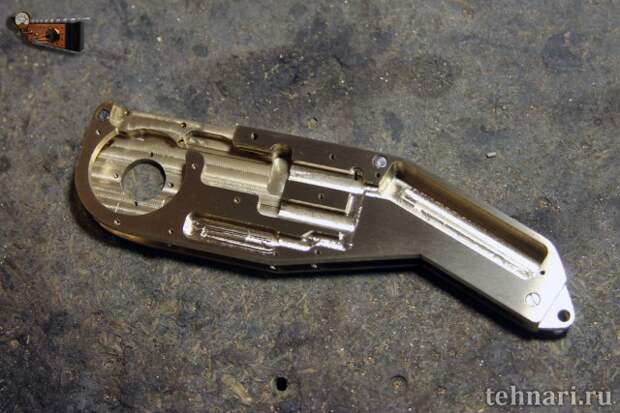

Далее фрезерую в корпусе углубления под редуктор, двигатели и кнопки.

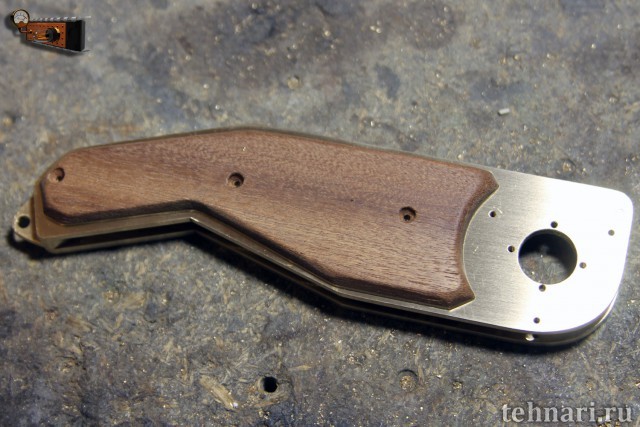

На обратную сторону делаю деревянную накладку. Пластинка из красного дерева наклеивается на латунную основу, а потом шлифуется по месту.
После шлифовки корпус патинируется и начинается сборка.

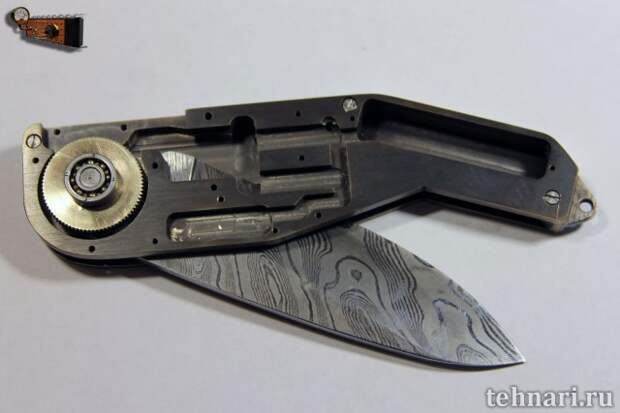

Первым делом вставляю лезвие с червячным колесом.
Потом одеваю подшипник и прикрываю конструкцию обоймой.

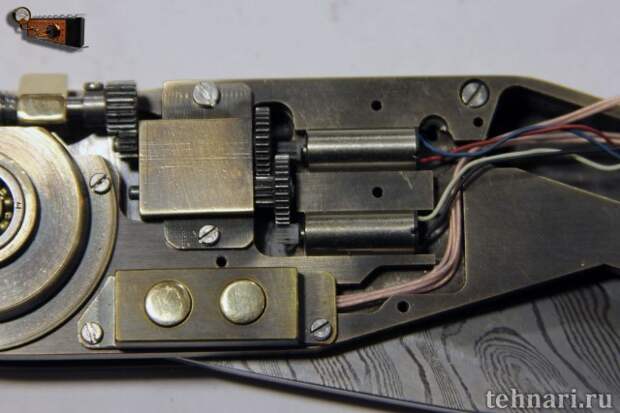

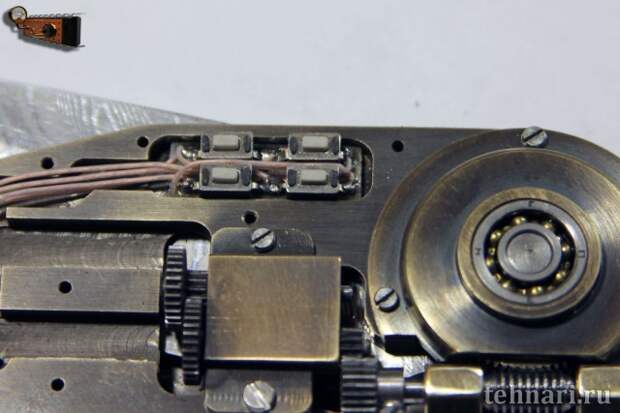

Следом крепится редуктор и блок кнопок.
На кнопки надевается кожух.
В этом ноже использованы два микродвигателя от миниатюрного квадракоптера который я разбил. Один двигатель тянул, но как-то вяло.
Двигатели прижимаются к корпусу декоративной крышкой.
На отсек питания изготавливаю крышку, в которой установлен разъём для зарядки и индикатор.
На этой же крышке размещаю шильдик.

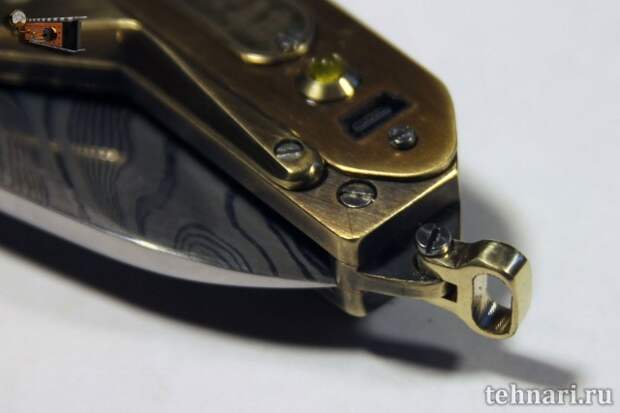

Последним штрихом изготавливаю антабку для страховочного ремешка.

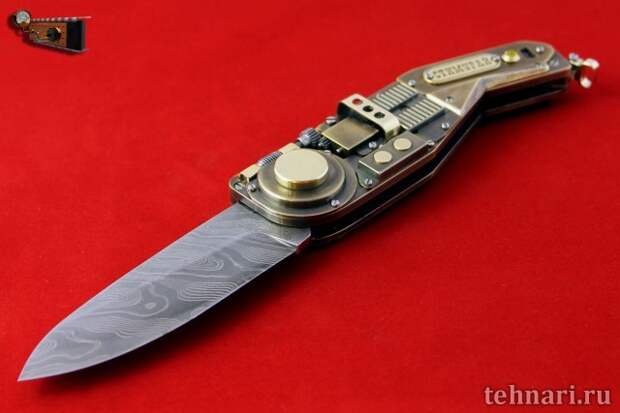

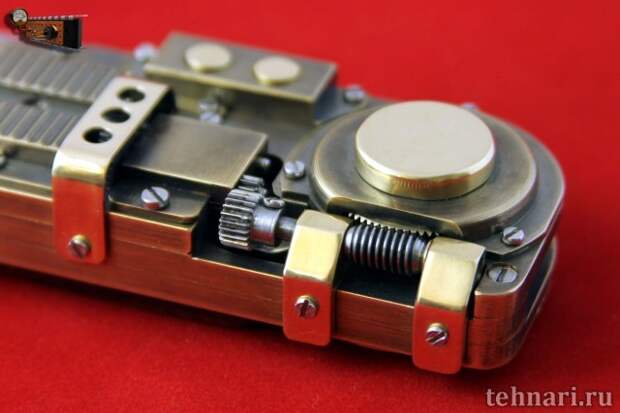

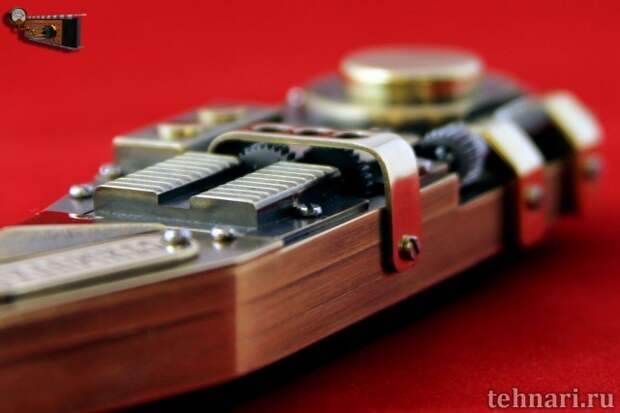

Вот то, что получилось в итоге.
