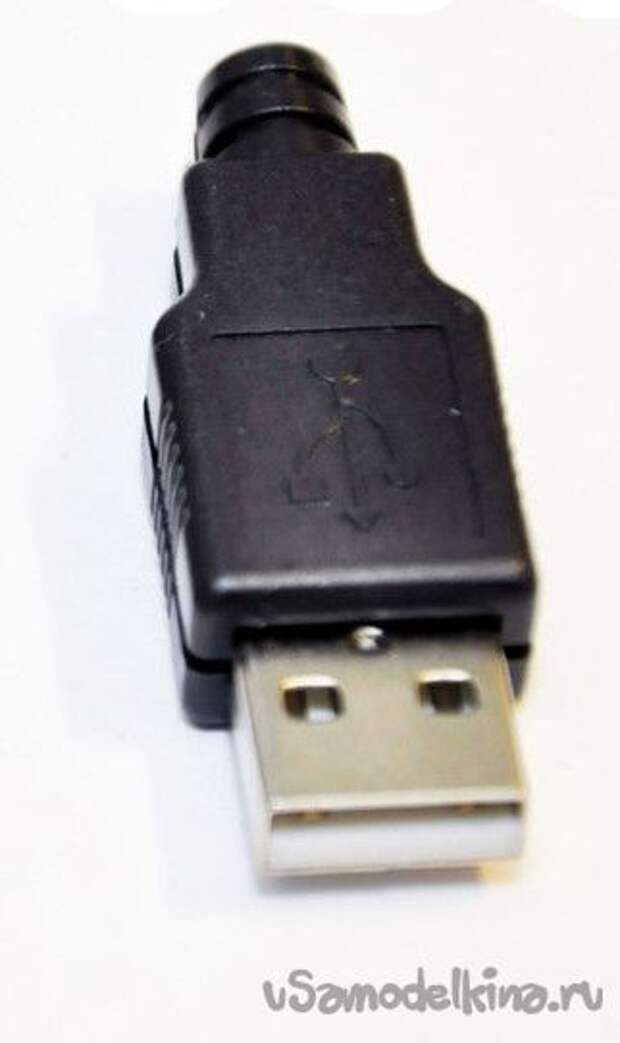

Не единожды намеревался смастерить для компьютера простенький УРЧ со звуковой колоночкой. Из Поднебесной, весьма кстати, пришла бандеролька с юсб штекерами

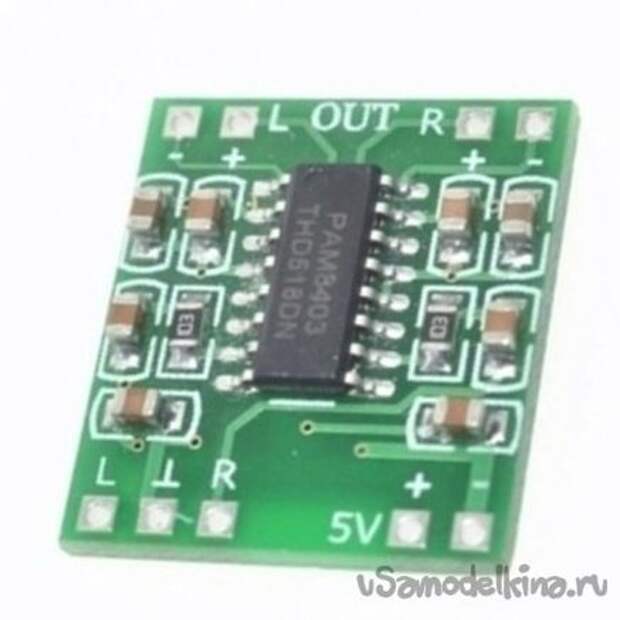

и крохотным модулем стерео усилителя, выдающего до трех ватт мощности.
УРЧ сконструирован на микросхеме PAM8403, рассчитанной на напряжение до 5,5 в. Создавать усилитель высокого класса я не стремился; посмотреть видеоролики самодельщиков да иногда, по скайпу переговорить - это меня вполне удовлетворяло.

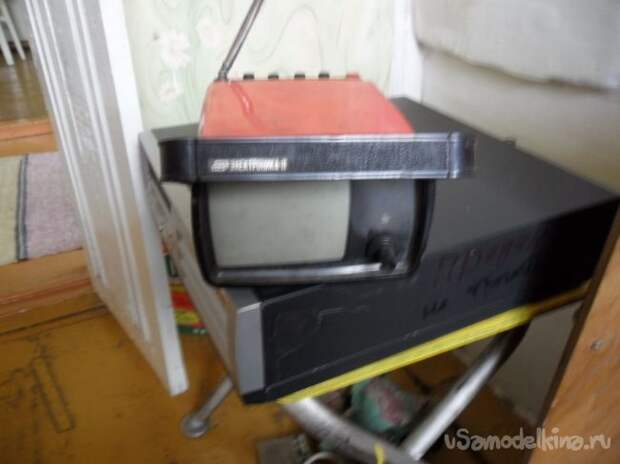

Корпус для динамиков приспособил от не исправного блока питания,

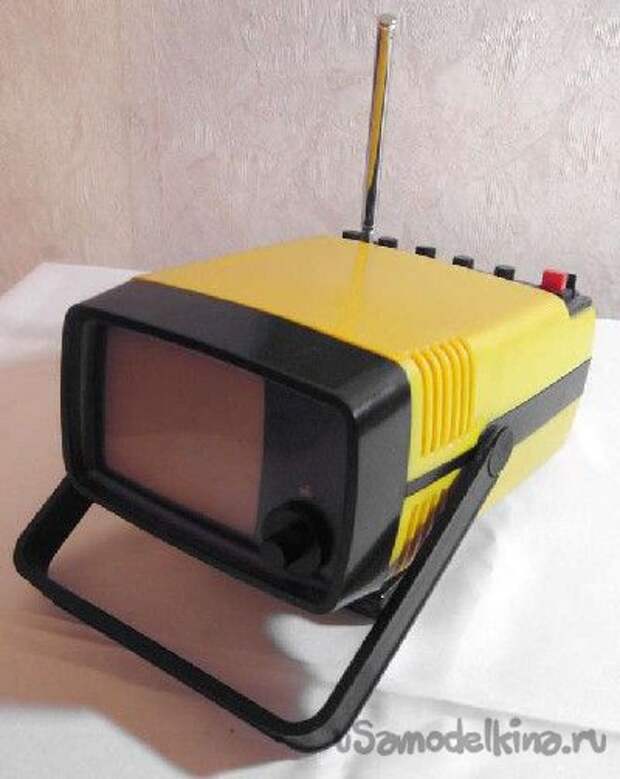

обслуживающего когда - то портативный телевизор «Электроника -11».
Подумал,что до ремонта этого раритета руки не скоро доберутся. И доберутся ли вообще?
Для корпуса усилителя использовал донышки от ингаляторов, благо, их накопилось множество.
В одном донышке ножовочным полотном
выпилил отверстие

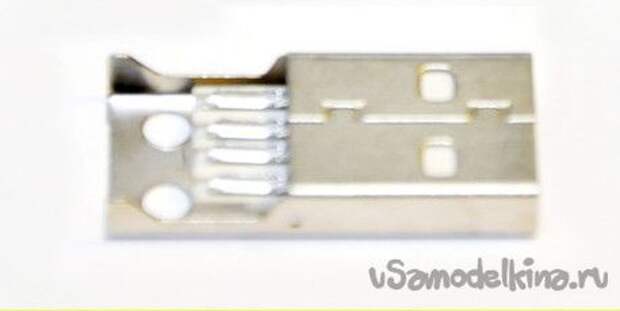

под юсб штекер без корпуса,
к крайним контактам штекера припаял паяльником с зауженным жалом

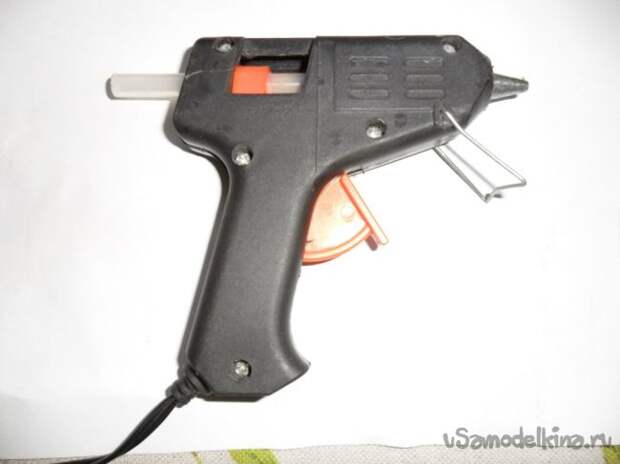

два проводочка для запитки УРЧ, а штекер закрепил в донышке термоклеем.

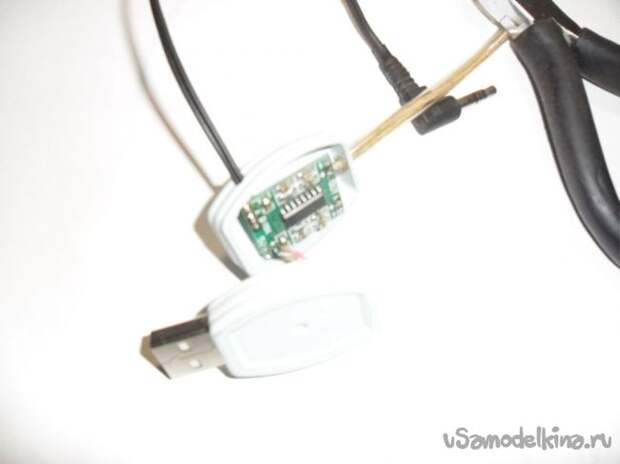

Во втором донышке прекрасно расположился модуль усилителя.

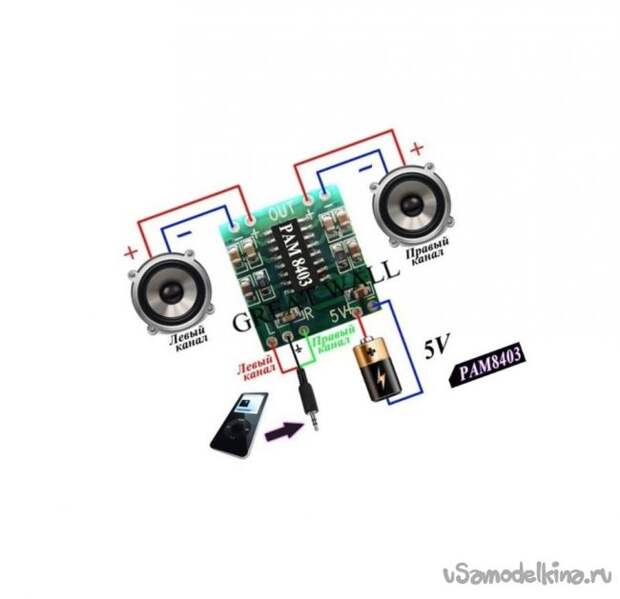

Согласно схемы распиновки,
припаял к модулю унч кончики проводов.
Шнуры входов и выходов звука вывел через дополнительные отверстия. Донышки склеил клеем «Момент»,
для непредвиденных случаев.
Хотя, был подготовлен клей из стружки от корпуса ингалятора, растворенной в ацетоне, но тогда разъединить донышки было бы проблематично.
Громкоговорители
в корпусе закрепил термоклеем и разделил их перегородочкой из пластикового пористого материала.

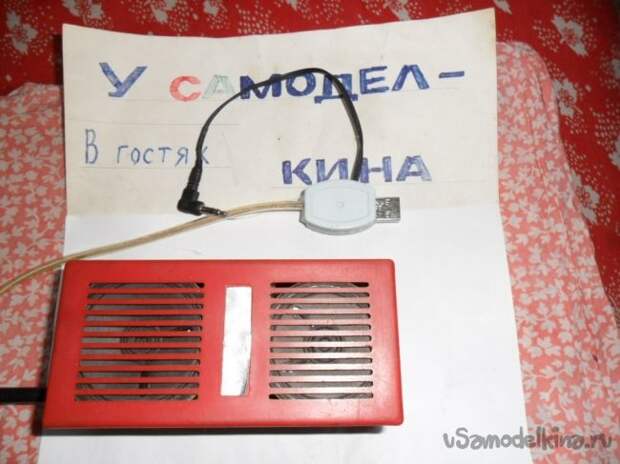

Хочется добавить, что качество звучания портативной колонки меня вполне удовлетворило.
