Солнечная батарея из старых транзисторов

развернуть
3043090

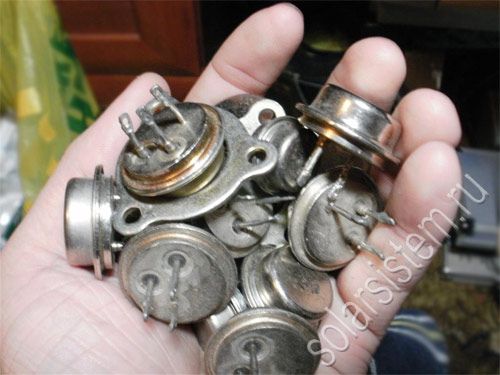

У людей, которые увлекаются радиоделом со временем накапливается достаточно много различных электронных деталей, среди которых могут быть и старые советские транзисторы в металлическом корпусе. Как радиодетали они уже давно не актуальны из-за своих больших габаритов, однако их можно использовать совершено по другому назначению: в качестве солнечной батареи. Правда мощность такой батареи выходит достаточно мала по соотношению к ее размерам , и годится лишь для запитки маломощных устройств. Но все же можно собрать ее в качестве эксперимента и ради интереса.

Для переделки транзистора в солнечную батарею в начале необходимо спилить с него крышку. Для этого транзистор аккуратно зажимается в тисах за ободок на корпусе и ножовкой спиливаем крышку. Нужно делать это аккуратно ,чтобы не вывести из строя кристалл и тонкие провода внутри транзистора.
Солнечная батарея из старых транзисторов

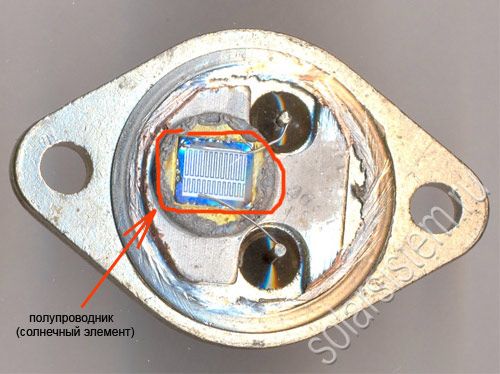

После этого можно увидеть , что прячется внутри:
Солнечная батарея из старых транзисторов

Как видно на фото кристалл достаточно не велик, по сравнению с корпусом транзистора, а ведь именно он и будет преобразовывать солнечную энергию в электрическую.

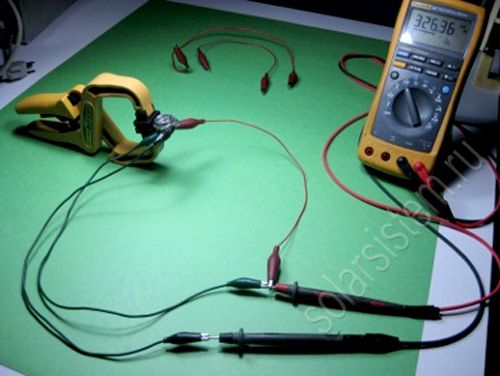

Далее необходимо направить на кристалл свет и тестером замерить, на каких выводах получим максимально высокое напряжение. Его величина, конечно же зависит мощности транзистора и размера кристалла.
Солнечная батарея из старых транзисторов

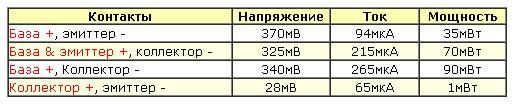

Вот таблица измерений, приведенная автором на примере транзистора КТ819ГМ:
Солнечная батарея из старых транзисторов

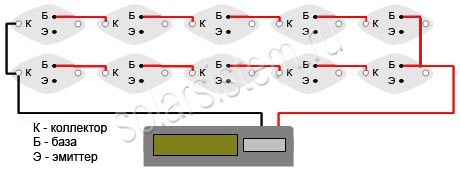

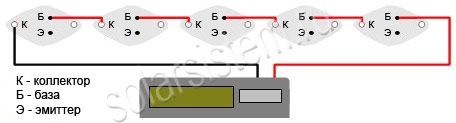

После замеров можно приступить к сборке солнечной батареи для запитки калькулятора. Для получения 1,5 вольта необходимо последовательно собрать пять транзисторов, при этом коллектор будет минусом, а база – плюсом.
Солнечная батарея из старых транзисторов

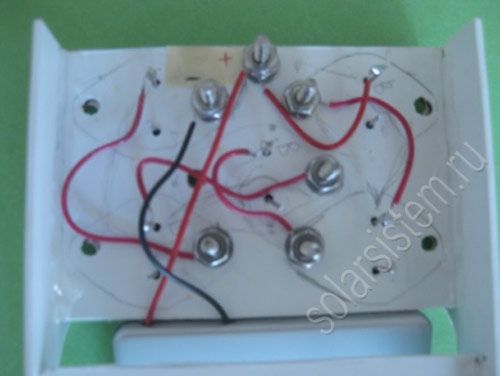

Для крепления транзисторов использовался кусок тонкого пластика, с предварительно просверленными под ножки отверстиями. После установки транзисторов на места, производится подключение из между собой, по указанной выше схеме:
Солнечная батарея из старых транзисторов

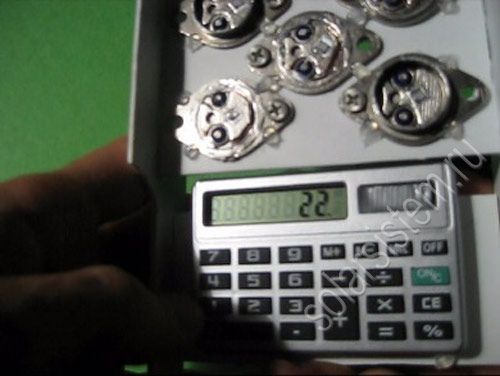

Как показал эксперимент, на улице, при солнечном свете калькулятор работал неплохо, однако в помещении ему определенно не хватало энергии, и на расстоянии больше 30 сантиметров от лампы накаливания он работать отказывался.
Солнечная батарея из старых транзисторов

Для увеличения мощности батареи имеет смысл подключить параллельно еще пять таких же транзисторов.
Солнечная батарея из старых транзисторов

Источник →

Опубликовано 07.11.2017 в 09:01

Комментарии

Показать предыдущие комментарии (показано %s из %s)
Николай Куманов
Николай Куманов 7 ноября 17, в 11:08 всё хорошо забытое старое. Текст скрыт развернуть
5
Михаил Ушаков
Михаил Ушаков 7 ноября 17, в 11:52 Вот это настоящий совет...а то обычно: выпиши с Китая солнечный элемент, сколоти ящик, поставь его в солнечное место... Текст скрыт развернуть
11
Павел Теницкий
Павел Теницкий 7 ноября 17, в 14:09 Проще сдать в металлолом и купить что-либо полезное. Текст скрыт развернуть
1
Николай Тимин
Николай Тимин Павел Теницкий 7 ноября 17, в 15:50 Конечно можно купить, только интересно САМОМУ СДЕЛАТЬ. Текст скрыт развернуть
6
Виктор Муравьёв
Виктор Муравьёв 7 ноября 17, в 14:29 Эти ископаемые лучше всего использовать в роли датчика освещённости вместо фототранзистора или фотодиода. Главное - после спиливания шляпки корпуса тут же заткнуть дыру заранее изготовленным кружочком из оргстекла, посадив его на хороший клей. Я так делал - проработали несколько лет на улице, управляли включением - отключением уличного освещения. Текст скрыт развернуть
13
сергей иванов
сергей иванов Виктор Муравьёв 7 ноября 17, в 16:41 Журнал Юный техник , с определенной стороны МП 39-42 ( это транзисторы такие , а не машинпистоли ) пропиливается корпус и заклеивается кусочком отмытой фотоплёнки . Потом в схему и вечером свет в подъезде включался сам Текст скрыт развернуть
7
Виктор Муравьёв
Виктор Муравьёв сергей иванов 7 ноября 17, в 20:00 Да, германиевые транзисторы весьма светочувствительны. Я использовал П213 - 217. Их удобно было крепить штатным хомутом с наружной стороны зданий на металлосайдинг. При этом коллектор само собой заземлялся. Было это четверть века назад в Западной Сибири, за полярным кругом. Текст скрыт развернуть
3
Николай Лукашёв
Николай Лукашёв Виктор Муравьёв 8 ноября 17, в 04:52 Интересные были времена... Текст скрыт развернуть
2
Петр Воронцов
Петр Воронцов Виктор Муравьёв 19 марта, в 23:10 Здорово, а можно схему ?
Текст скрыт развернуть
0
Виктор Муравьёв
Виктор Муравьёв Петр Воронцов 20 марта, в 00:24 Я тогда использовал готовое изделие - УЗО для погружного насоса «Малыш». – в нём было и реле, и сетевое питание (прилада втыкалась сразу в розетку), и усилители и компаратор. Только вместо катушек я хитрым образом втыкал спиленный транзистор.
Да что там нынче мудрить!? Есть готовая простенькая схема для такого рукоделия, по адресу http://shemopedia.ru/fotorele-na-tranzistorah.html, а транзистор VT1 можно ставить любой германиевый типа p-n-p:
Текст скрыт развернуть
0
Владимир Данько
Владимир Данько 7 ноября 17, в 21:29 П 213,214 тож подходят. Текст скрыт развернуть
0
Михаил Pavlyukovets
Михаил Pavlyukovets 8 ноября 17, в 03:47 эбонитовые палочки рулят Текст скрыт развернуть
2
Михаил Лакомов
Михаил Лакомов 9 ноября 17, в 01:10 А как классно применить керосиновую лампу..И что бы мамы самодельщиков готовили бы на керогазе...хорошо ещё с собой носить патефон вместо МП -3 плейера. .ещё класно шахтёрам вместо комбайнов поработать киркой.очень поднимает тонус мышц..работникам тепловоза советую пересесть на паровозы а тем кто на такси классно перейти на перевозку лошадьми..а вместо туалета классно выносить всё ведром на поля..Да и дома по чёрному отапливать.это же романтично..вместо автомата брать на поле боя копья.это круче танков и самолётов..вобщем жизнь будет как у олигархов в первобытно общинном строе.. Текст скрыт развернуть
-2
Владислав Малиновский
Владислав Малиновский 1 декабря 17, в 21:58 Схему эту печатали еще в 70х г. прошлого века, но мы так не делали, транзисторы были на вес золота. Текст скрыт развернуть
1
