Настольная светодиодная аккумуляторная лампа


Еще одна самоделка от индийского мастера. Настольный светодиодный светильник работающий от аккумуляторной батареи. Изготовить такую лампу не сложно, а использует ее автор в качестве аварийного освещения при отключении электроэнергии.

Для изготовления светильника мастер использует следующие

Материалы и инструменты:
-Тиковое дерево;
-Разъем;
-Резистор 470 Ом;
-Резистор 4,7 Ом - 1- шт;
-Красный светодиод;
-Белый светодиод -10 шт;
-Аккумуляторная батарея 4v, 2.5 мАч;
-Переключатель;
-Плоский лист ПВХ;
-Диод IN4007;
-Провод;
-Лак;
-Гвозди;
-Болты с барашковыми гайками;
-Пила;
-Дрель;
-Паяльник;
-Карандаш;
-Линейка;
-Зажим "третья рука";
-Металлическая пластина;
-Шурупы;












Шаг первый: заготовка материала

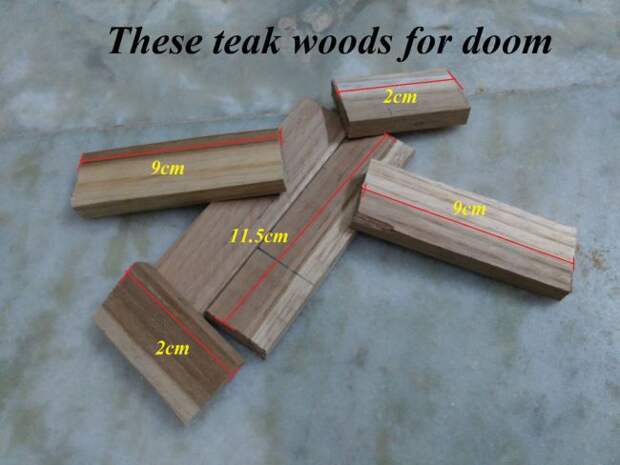

Из тиковой рейки отрезает заготовки. Деревянная часть лампы состоит из трех частей: основания, подвижной стойки и верхняя часть. Для основания нужно четыре отрезка по 14, 5 см и по одному отрезку 10 см, 11,5 см, 13,5 см, 12,5 см. Для стойки - 10cм, 21см, 26 см, 7 см по одному отрезку и для плафона по 2 шт - 2 см, 9 см, 11 см.





Шаг второй: отверстия
Делает в заготовках ряд отверстий: для индикаторного заряда, разъема, переключателя и болтов крепления.







Шаг третий: основание

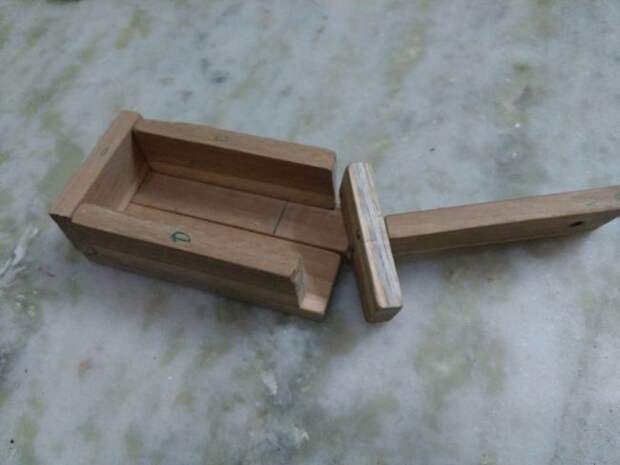

Собирает основание. Основание изготовлено в виде коробки. Внутри помещается батарея, разъем и индикатор заряда.














Шаг четвертый: стойка
Собирает стойку.





Шаг пятый: верхняя часть

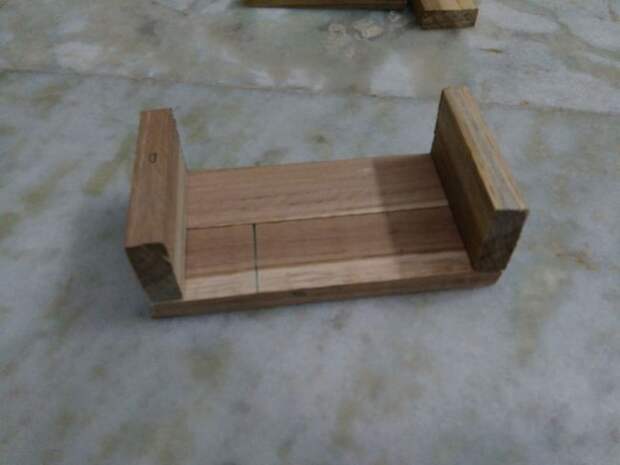

Собирает верхнюю часть лампы. К ней будет крепится плата со светодиодами.
















Шаг шестой: схема
Монтаж электрической части будет проводится согласно приведенной схемы. По расчетам автора светильник будет способен работать непрерывно около 2 часов.


Шаг седьмой: монтаж светодиодов
На пластике нужного размера мастер расчерчивает сетку, делает отверстия для светодиодов. Устанавливает светодиоды на предназначенные им места, припаивает резисторы и провода. После монтажа подключает для проверки батарею.












Шаг восьмой: окончательная сборка
После проверки работоспособности собирает все части лампы вместе. После сборки покрывает лампу лаком и ставит на зарядку.

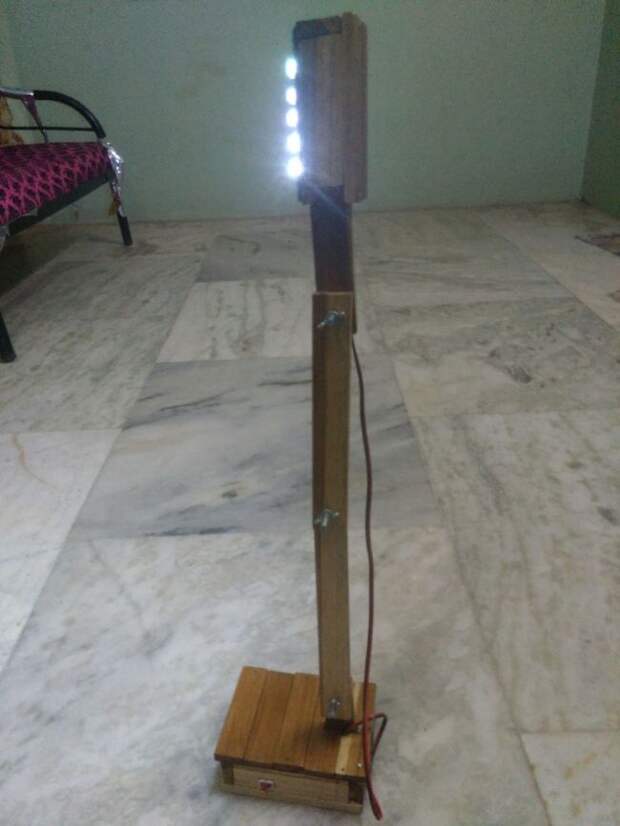

После зарядки лампа готова. Как видим изготовление лампы не вызывает больших трудностей.
