Привет самоделкины. Сегодня я попытаюсь как можно подробнее описать вам сборку самодельного паяльника. О полезности паяльника можно говорить вечно, и наверно он есть в каждом доме и гараже. Но думаю, данная статья будет полезна для всех, так как ваш паяльник может выйти из строя и у вас будет запасной паяльник.
Для самодельного паяльника нам понадобится:
1- Деревянная заготовка, которая будет удобно лежать в руке.
2- Маркер.
3- Дрель.
4- Канцелярский нож.
5- Провода с разъёмом для блока питания.
6- Отрезок толстой медной кнопки.
7- Алебастр (гипс).
8- Вода.
9- Тонкая нихромовая проволока.
10- Блок питания DC 12v 1A.
11- Cтекло тканевая изоляция для проводов.
12- Изолента.
13- Медная проволока.
14- Терма стойкая изоляция.
Изготовление паяльника.
1- Понадобится не большая деревянная заготовка, которая будет легко лежать в руке.

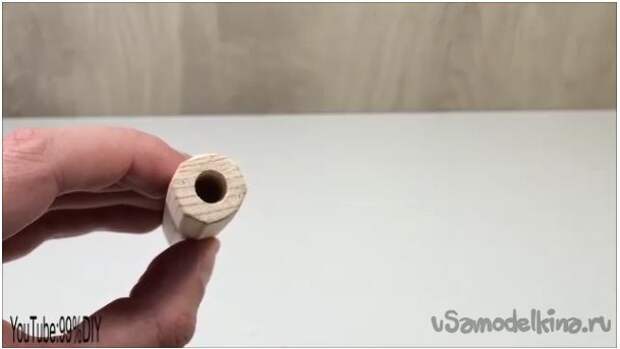

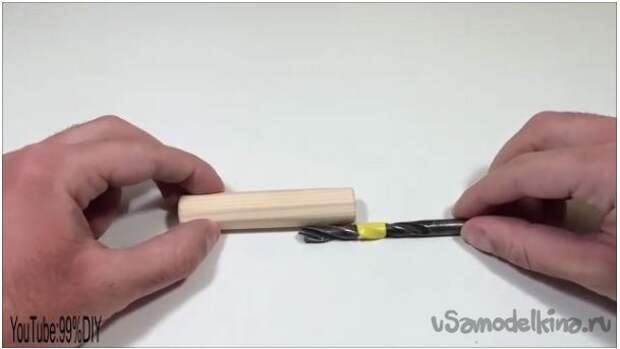

2- Первым делом в торцах заготовки нужно высверлить отверстия. Определённой глубины (смотреть фото ниже).
3- Затем ставим две метки в противоположных сторонах заготовки и примерно там, где заканчивается отверстие (смотреть фото ниже).
4- Сами отверстия нужно высверливать под небольшим наклоном примерно, под таким наклоном как это изображено на фото ниже.

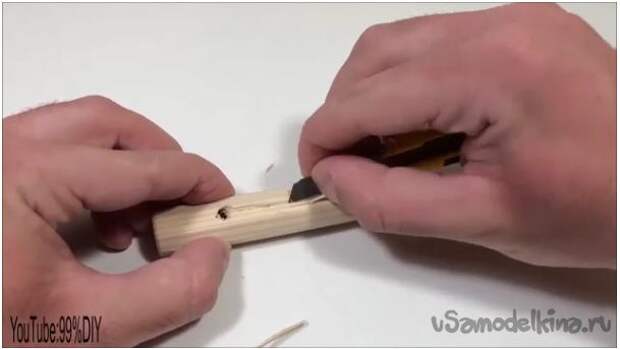

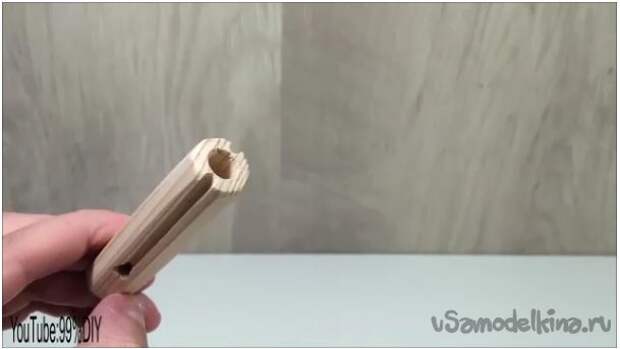

5- После чего вдоль основания вырезаем канавки. Вырезать будем при помощи канцелярского ножа.

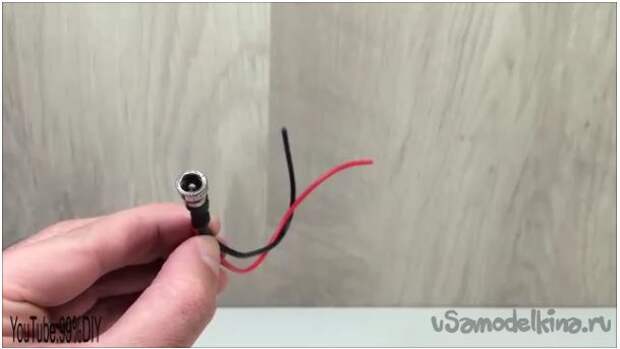

6- Далее понадобится провода с разъёмом для блока питания.
7- Провода с разъёмом устанавливаем в корпус следующим образом.
8- Сам разъем для блока питания приклеиваем к корпусу паяльника при помощи термо клея.
9- А затем из отрезка толстой медной проволоки изготовим жало для паяльника.

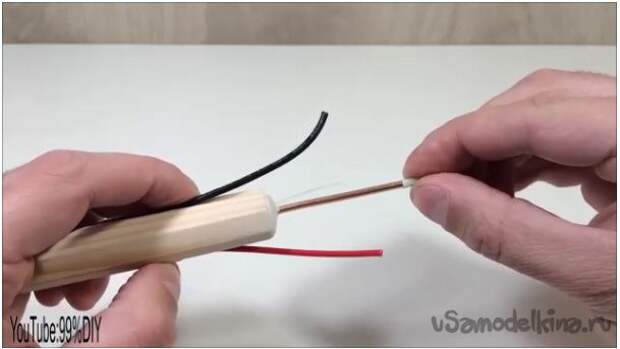

10- Для этого устанавливаем жало в проделанное отверстие.
11- Лишнее пространство заполняем строительным гипсом (алебастр) который обеспечит очень надёжное крепление и теплозащиту для корпуса паяльника.

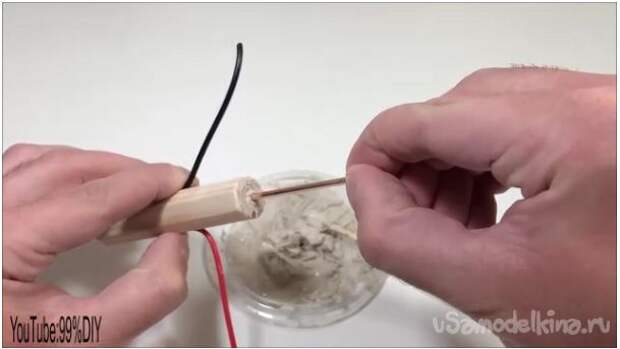

12- Разводим алебастр. И при помощи шпажки засовываем алебастр в отверстие.

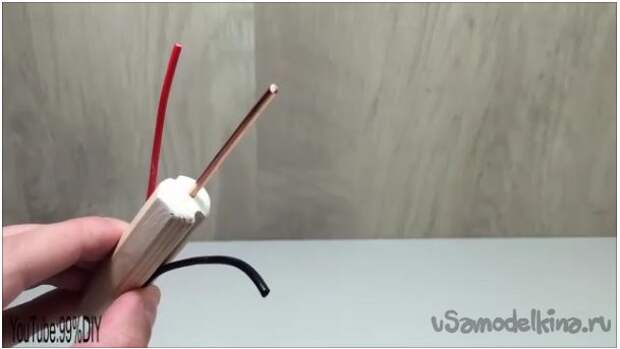

13- Далее вставляем жало паяльника в корпус.
14- И усиливаем крепление алебастром.
15- Ждём полного засыхание алебастра.

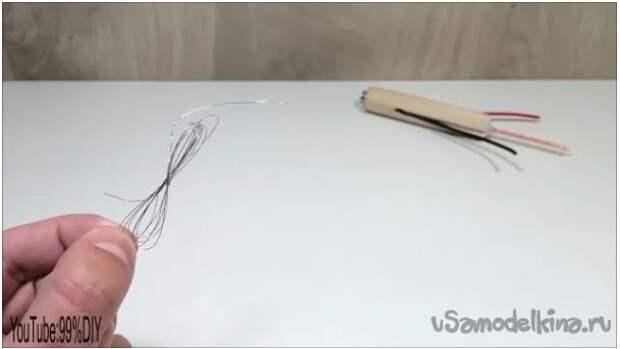

16- А затем понадобится тонкая нихромовая проволока, из которой мы изготовим нагревательный элемент, а также блок питания DC 12V 1A .

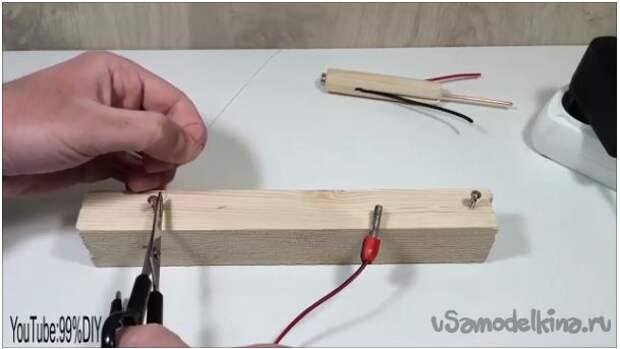

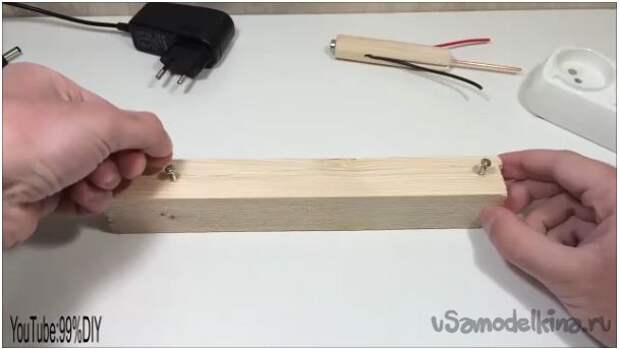

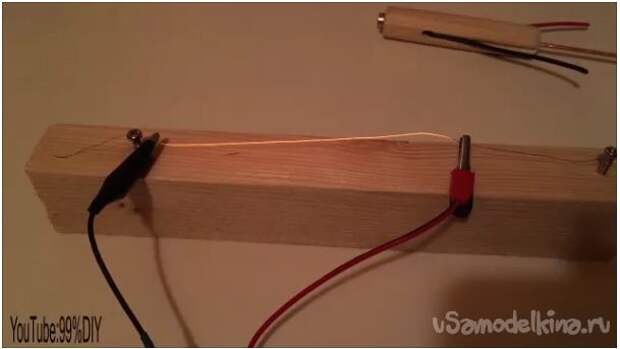

17- Но для начала опытным путем определяем длину нихромовой проволоки. Изготовим конструкцию из дощечки и двух саморезов.
18- Закрепляем нихромувую проволоку на экспериментальном стенде и подключаем блок питания. А затем один из контактов передвигаем до тех пор, пока проволока не разогреется до красна. И таким образом определим
длину проволоки.
19- Обрезаем нихромовую проволоку (смотреть фото ниже).

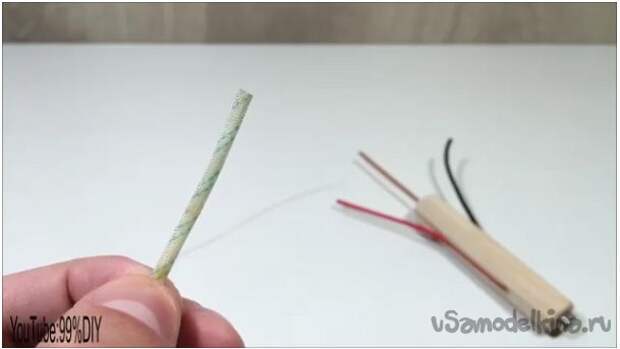

20- После чего понадобится кусочек стеклотканевой ткани для изоляций проводов.
21- Сам кусачек стеклоткани надеваем на жало паяльника.

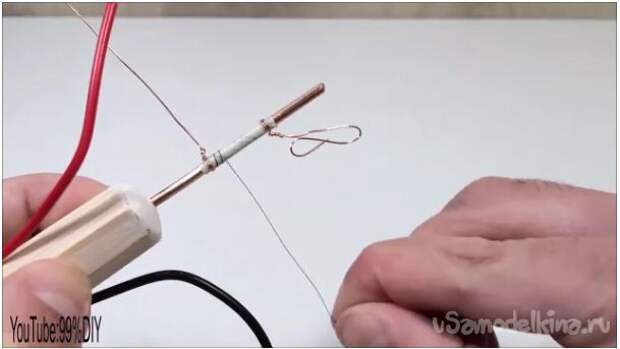

22- И фиксируем изоляцию при помощи медной проволоки.

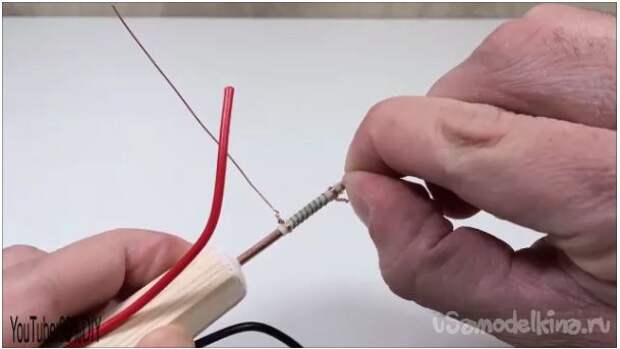

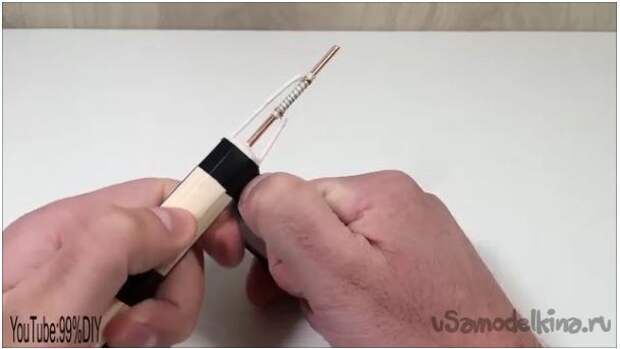

[/center]23- А затем наматываем нихромовую проволоку на стеклотканевую изоляцию.
24- После чего на концы медной проволоки надеваем кусочки терма стойкой изоляции.
25- И подключаем к проводам от разъёма блока питания.
26- Наматываем изоленту на данные места.

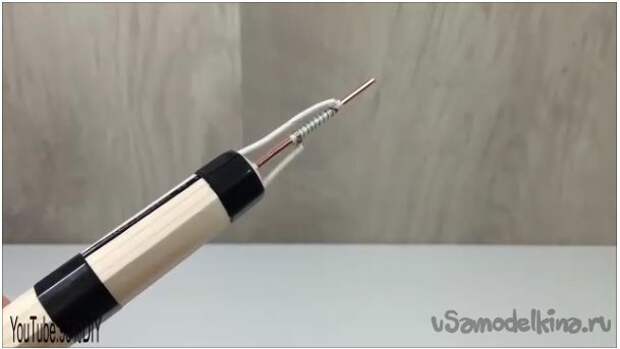

27- Готово

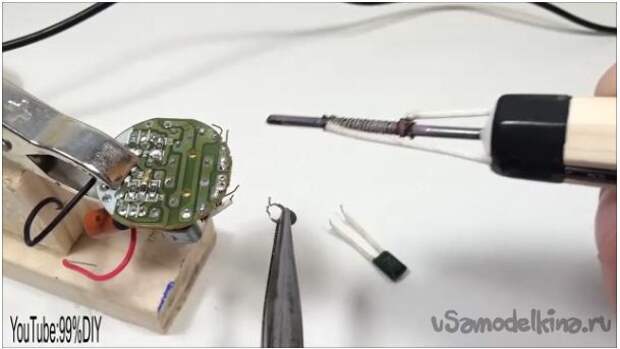

Тест:
Заключение:
Паяльник получился очень даже мощный, данный паяльник вполне даже может заменить любой другой заводской паяльник. Время разогрева у него примерно, такой как у самых дешёвых паяльников с радио рынка, а его мощность намного больше. В итоге у нас получился довольно хороший паяльник. Спасибо за внимание, надеюсь, данная стать была полезна для вас, а также у вас есть уникальная возможность посмотреть виде сборку данной самоделки.
